Roulement en caoutchouc plomb avec grande rigidité verticale et capacité de restauration

Roulement en caoutchouc plomb, Abréviation de LRB, est une sorte de palier d'isolation sismique qui ajoute un ou plusieurs noyaux de plomb à l'intérieur d'un commun Roulement en caoutchouc naturel Et absorbe l'énergie sismique en s'appuyant sur la déformation plastique des noyaux de plomb.

LRB a une grande rigidité verticale qui lui permet de soutenir les bâtiments de manière stable; en outre, il a une petite rigidité horizontale qui réalise le déplacement du roulement et offre une force de restauration horizontale via la déformation par cisaillement du caoutchouc laminé.

Il peut être utilisé dans les systèmes d'isolation sismique seuls et ajuster l'amortissement en régulant le diamètre ou le nombre de noyaux de plomb pour offrir une grande flexibilité de conception.

En tant que dispositif d'isolation sismique efficace, le LRB est largement utilisé dans les immeubles résidentiels, les immeubles de bureaux, les bâtiments d'enseignement, les hôpitaux, les mairies, les musées, les usines, etc.

Principe de travail
Caractéristiques
Catégorie
Structure
Spécification

Principe de travail

Installez un roulement en caoutchouc de plomb au fond ou au milieu du bâtiment pour former une couche sismique et séparer la structure supérieure de la fondation inférieure. Lorsque le tremblement de terre se produit, l'énergie de vibration de la fondation inférieure sera d'abord transférée au roulement en caoutchouc de plomb. Lorsque le LRB se déplace horizontalement, les noyaux de plomb métallique à l'intérieur peuvent non seulement fournir une résistance latérale, mais également envoyer de l'énergie sismique à travers sa déformation lorsqu'une déformation importante se produit. De cette manière, la transmission de l'énergie sismique à la superstructure peut être efficacement évitée ou réduite, garantissant ainsi la sécurité de la superstructure et du personnel et des dispositifs à l'intérieur et le fonctionnement normal de l'équipement intérieur.

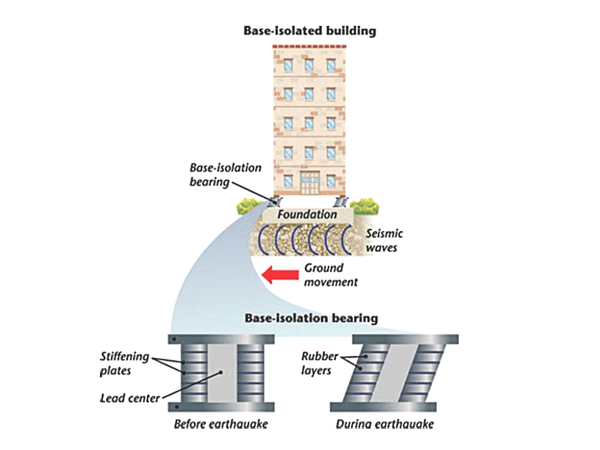

Il montre comment fonctionne le roulement en caoutchouc de plomb lorsque le tremblement de terre survient.

LRB peut protéger la sécurité des bâtiments et du personnel et de l'équipement à l'intérieur.

Caractéristiques

Des noyaux de plomb avec une grande capacité de dissipation d'énergie sont fournis pour permettre au LRB d'absorber l'énergie sismique à travers la déformation plastique.
L'amortissement peut être ajusté en régulant le diamètre ou le nombre de noyaux de plomb pour offrir une grande flexibilité de conception.
Il a une bonne capacité de déformation horizontale et une force de restauration élastique stable, ce qui permet au LRB de maintenir d'excellentes performances après des tremblements de terre répétés et offrant une durabilité et une fiabilité exceptionnelles.
Il a une grande capacité portante verticale qui peut soutenir les bâtiments de manière stable.
Il prolonge la période de vibration naturelle du bâtiment, réduit la fréquence des vibrations naturelles et transforme les secousses violentes du bâtiment en un mouvement lent.
L'ajout de plomb augmente la rigidité précoce du LRB pour éviter les vibrations causées par les tempêtes.
Il offre un excellent effet d'isolation sismique et peut protéger efficacement la sécurité des bâtiments et du personnel et des appareils à l'intérieur.
Il offre une durabilité exceptionnelle, une grande résistance à la fatigue, une résistance au vieillissement à l'air chaud, une résistance au vieillissement à l'ozone, une résistance aux acides, une résistance à l'eau et au feu, et sa durée de vie varie de 60 à 80 ans.
Facile à installer, entretenir et remplacer, aucune réparation n'est requise après le tremblement de terre, apportant de grands avantages sociaux et économiques.
Le LRB peut être utilisé uniquement dans les systèmes d'isolation sismique, en particulier dans les projets d'ingénierie.

Il démontre la relation entre le déplacement de cisaillement et la force de cisaillement du LRB.

La courbe d'hystérésis de déplacement de cisaillement du LRB reflète les caractéristiques de déformation et la consommation d'énergie du LRB dans le processus de contrainte répétée. La forme de la courbe est pleine, indiquant que le LRB a une grande capacité de déformation plastique, de bonnes performances d'isolation sismique, une excellente capacité de dissipation d'énergie et une excellente stabilité.

Catégorie

Les roulements en caoutchouc plomb sont divisés en roulements en caoutchouc de plomb ronds et rectangulaires par forme.

Roulement rond en caoutchouc

Roulement rectangulaire en caoutchouc de plomb

Structure

Le roulement en caoutchouc de plomb se compose d'un haut et d'un bas reliant des plaques d'acier, un ou plusieurs noyaux de plomb, des couches internes de caoutchouc naturel, des plaques d'acier internes, un couvercle en caoutchouc et des plaques d'étanchéité supérieures et inférieures.

Couche interne en caoutchouc naturel: Garantissez la fonction de déplacement horizontal du LRB.
Couche de plaque d'acier interne: Fournir une capacité de charge plus élevée qui permet au LRB de soutenir les bâtiments de manière stable.
Noyau de plomb: La pureté du noyau en plomb doit être d'au moins 99,9%. Lorsque le LNB est soumis à une déformation par cisaillement, il absorbe l'énergie sismique par la déformation plastique. Lorsque le tremblement de terre est terminé, le noyau de plomb rétablira automatiquement le bâtiment dans sa position d'origine grâce à l'action de la force de cisaillement du caoutchouc dans le processus de récupération dynamique et de recristallisation.

Structure porteuse en caoutchouc de plomb rond

Structure porteuse rectangulaire en caoutchouc plomb

Spécification

Tableau 1: Spécification du roulement en caoutchouc de plomb rond (G4)
Article				LRB (G4)	LRB (G4)	LRB (G4)	LRB (G4)	LRB (G4)	LRB (G4)	LRB (G4)	LRB (G4)	LRB (G4)
Article				600-100	650-130	700-140	750-160	800-170	900-180	1000-200	1100-220	1200-240
Propriété matérielle	Module de cisaillement (N/mm²)			0,39
Forme, dimension et précision dimensionnelle de toutes les pièces	Caoutchouc diamètre (mm)			600	650	700	750	800	900	1000	1100	1200
	Diamètre de noyau de plomb (mm)			100	130	140	160	170	180	200	220	240
	Épaisseur totale du caoutchouc (mm)			200	201.6	198	201.6	200	197.2	203	203	203
	1^StFacteur de forme			37,5	38.7	38.9	39.1	40	38.8	35.7	39.3	42,9
	2^NdFacteur de forme			3.0	3.2	3.5	3.7	4.0	4.6	4.9	5.4	5.9
	Diamètre de la plaque de connexion (mm)			1000	1050	1100	1150	1200	1300	1400	1500	1500
	Épaisseur de la plaque de connexion (mm)			27	27	31	31	36	36	41	41	50
	Hauteur globale (mm)			419.9	415.3	411.7	437.5	453.7	425.1	419.4	419.4	523.4
Propriété verticale	Raideur verticale	K_V	(10³KN/m)	1766	2102	2491	2817	3284	4128	4660	6042	7605
Propriété verticale	Pression de niveau de datum (N/mm²)			6	6	8	8	10	12	15	15	15
Propriété horizontale	Raideur initiale K1	K_U	(10³KN/m)	7.21	8.44	9.97	11.27	12.92	16.54	19.84	24,.1	28.57
	Raideur secondaire K2	K_D	(10³KN/m)	0,554	0,649	0,767	0,867	0,994	1.273	1.526	1.847	2.198
	Raideur équivalente	K_Eq	(10³KN/m)	0,87	1.17	1.39	1.66	1.90	2.30	2.76	3.34	3.97
	Déplacement horizontal nominal conçu (%)			100
Notes: D'autres spécifications sont disponibles sur demande.

Tableau 2: Spécification du roulement en caoutchouc de plomb rond (G6)
Article				LRB (G6)	LRB (G6)	LRB (G6)	LRB (G6)	LRB (G6)	LRB (G6)	LRB (G6)	LRB (G6)	LRB (G6)
Article				600-100	650-130	700-140	750-160	800-170	900-180	1000-200	1100-220	1200-240
Propriété matérielle	Module de cisaillement (N/mm²)			0,55
Forme, dimension et précision dimensionnelle de toutes les pièces	Caoutchouc diamètre (mm)			600	650	700	750	800	900	1000	1100	1200
	Diamètre de noyau de plomb (mm)			100	130	140	160	170	180	200	220	240
	Épaisseur totale du caoutchouc (mm)			200	201.6	198	201.6	200	197.2	203	203	203
	1^StFacteur de forme			37,5	38.7	38.9	39.1	40	38.8	35.7	39.3	42,9
	2^NdFacteur de forme			3.0	3.2	3.5	3.7	4	4.6	4.9	5.4	5.9
	Diamètre de la plaque de connexion (mm)			1000	1050	1100	1150	1200	1300	1400	1500	1500
	Épaisseur de la plaque de connexion (mm)			27	27	31	31	36	36	41	41	50
	Hauteur globale (mm)			419.9	415.3	411.7	437.5	453.7	425.1	419.4	419.4	523.4
Propriété verticale	Raideur verticale	K_V	(10³KN/m)	2259	2648	3077	3472	3940	5029	5994	7252	8631
Propriété verticale	Pression de niveau de datum (N/mm²)			6	6	8	8	10	12	15	15	15
Propriété horizontale	Raideur initiale K1	K_U	(10³KN/m)	9.83	11.30	13.34	14.96	17.16	22.14	26.56	32.13	38.24
	Raideur secondaire K2	K_D	(10³KN/m)	0,756	0,869	1.026	1.150	1.320	1.703	2.043	2.472	2.942
	Raideur équivalente	K_Eq	(10³KN/m)	1.03	1.33	1.58	1.86	2.12	2.62	3.14	3.80	4.52
	Déplacement horizontal nominal conçu (%)			100
Notes: D'autres spécifications sont disponibles sur demande.
