Cojinete de goma de plomo con gran rigidez vertical y capacidad de restauración

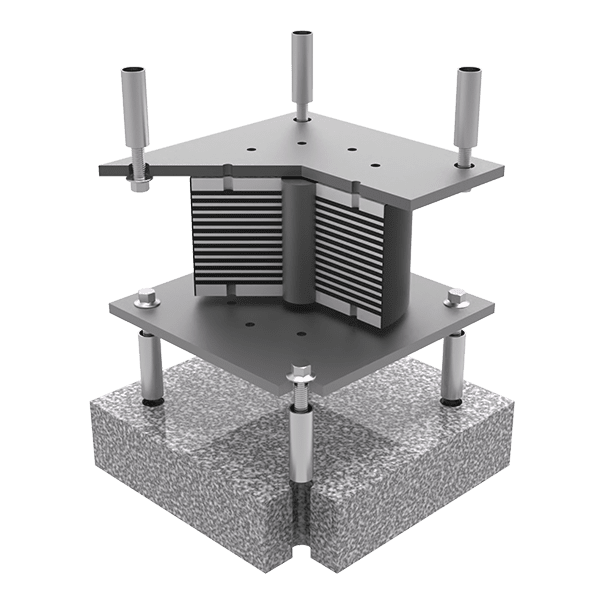

Rodamiento de goma de plomo, Abreviatura de LRB, es una especie de cojinete de aislamiento sísmico que agrega uno o más núcleos de plomo dentro de un común Rodamiento de caucho natural Y absorbe energía sísmica confiando en la deformación plástica de los núcleos de plomo.

LRB tiene una gran rigidez vertical que le permite soportar edificios de manera estable; además, tiene una pequeña rigidez horizontal que logra el desplazamiento del rodamiento y ofrece una fuerza de restauración horizontal a través de la deformación por cizallamiento del caucho laminado.

Se puede utilizar solo en los sistemas de aislamiento sísmico y ajustar la amortiguación regulando el diámetro o el número de núcleos de plomo para ofrecer una gran flexibilidad de diseño.

Como dispositivo de aislamiento sísmico eficaz, LRB es ampliamente utilizado en edificios residenciales, edificios de oficinas, edificios de enseñanza, hospitales, ayuntamientos, museos, fábricas, etc.

Principio de funcionamiento
Características
Categoría
Estructura
Especificación

Principio de funcionamiento

Instale un rodamiento de goma de plomo en la parte inferior o en el medio del edificio para formar una capa sísmica y separar la estructura superior de la cimentación inferior. Cuando ocurre el terremoto, la energía de vibración de la base inferior se transferirá primero al rodamiento de goma de plomo. Cuando el LRB se desplaza horizontalmente, los núcleos de plomo metálicos en el interior no solo pueden proporcionar una resistencia lateral, sino también enviar energía sísmica a través de su deformación cuando se produce una gran deformación. De esta manera, la transmisión de energía sísmica a la superestructura se puede evitar o reducir de manera efectiva, garantizando así la seguridad de la superestructura y el personal y dispositivos en el interior y el funcionamiento normal de los equipos interiores.

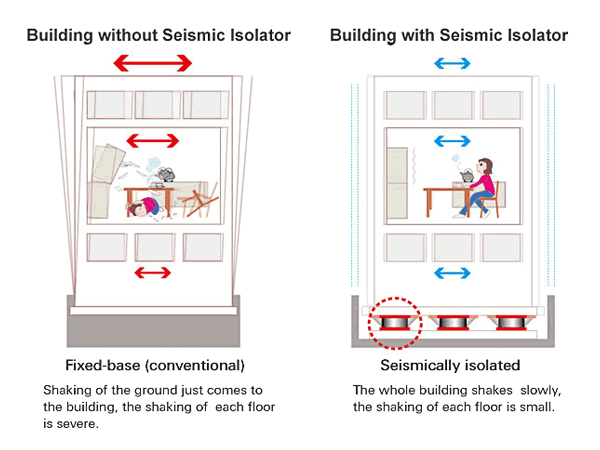

Demuestra cómo funciona el rodamiento de caucho de plomo cuando llega el terremoto.

LRB puede proteger la seguridad de los edificios y el personal y el equipo en el interior.

Características

Se proporcionan núcleos de plomo con gran capacidad de disipación de energía para permitir que el LRB absorba energía sísmica a través de la deformación plástica.
La amortiguación se puede ajustar regulando el diámetro o el número de núcleos de plomo para ofrecer una gran flexibilidad de diseño.
Tiene una buena capacidad de deformación horizontal y una fuerza de restauración elástica estable, lo que permite que el LRB mantenga un excelente rendimiento después de terremotos repetidos y ofrezca una durabilidad y fiabilidad excepcionales.
Tiene una gran capacidad de carga vertical que puede soportar edificios de forma estable.
Prolonga el período de vibración natural del edificio, reduce la frecuencia de la vibración natural y convierte la sacudida violenta del edificio en un movimiento lento.
La adición de plomo aumenta la rigidez temprana del LRB para evitar las vibraciones causadas por las tormentas.
Ofrece un gran efecto de aislamiento sísmico y puede proteger eficazmente la seguridad de los edificios y el personal y los dispositivos en el interior.
Ofrece durabilidad excepcional, gran resistencia a la fatiga, resistencia al envejecimiento del aire caliente, resistencia al envejecimiento del ozono, resistencia a los ácidos, resistencia al agua y resistencia al fuego, y su vida útil varía de 60 a 80 años.
Fácil de instalar, mantener y reemplazar, no se requiere reparación después del terremoto, trayendo grandes beneficios sociales y económicos.
LRB se puede utilizar solo en sistemas de aislamiento sísmico, especialmente en proyectos de ingeniería.

Demuestra la relación entre el desplazamiento de corte y la fuerza de corte del LRB.

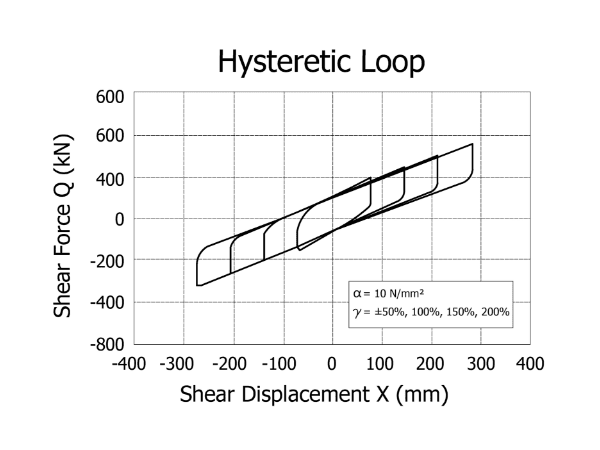

La curva de histéresis de desplazamiento por cizallamiento del LRB refleja las características de deformación y el consumo de energía del LRB en el proceso de tensión repetida. La forma de la curva es completa, lo que indica que el LRB tiene una gran capacidad de deformación plástica, un buen rendimiento de aislamiento sísmico, una excelente capacidad de disipación de energía y una increíble buena estabilidad.

Categoría

Los rodamientos de goma de plomo se dividen en rodamientos de goma de plomo redondos y rectangulares por forma.

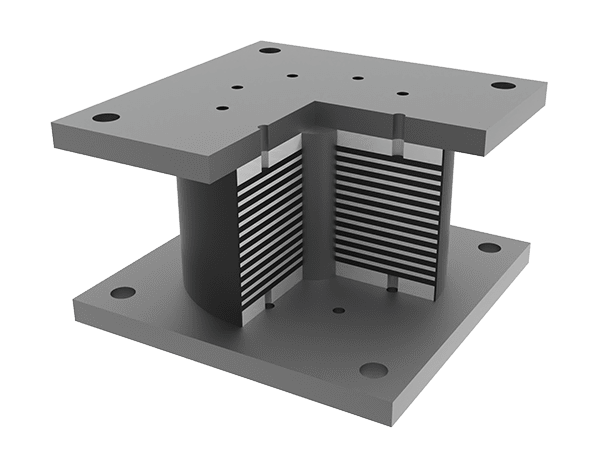

Rodamiento de goma de plomo redondo

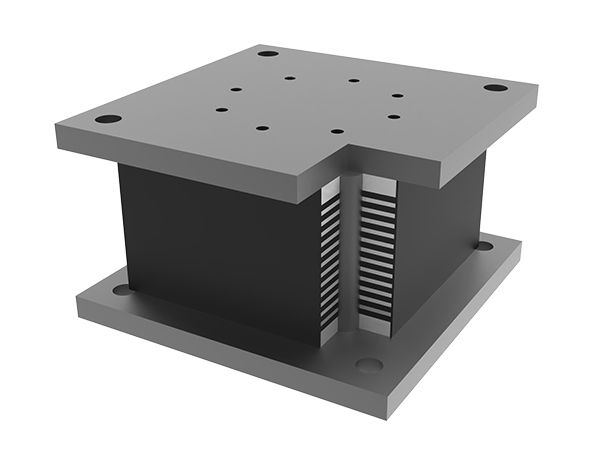

Rodamiento de goma de plomo rectangular

Estructura

El rodamiento de goma de plomo consiste en una parte superior e inferior que conecta placas de acero, uno o más núcleos de plomo, capas internas de caucho natural, placas internas de acero, una cubierta de goma y una parte superior y una placa de sellado inferior.

Capa interna de caucho natural: Garantizar la función de desplazamiento horizontal del LRB.
Capa interna de la placa de acero: Proporcionar una mayor capacidad de carga que permita al LRB soportar edificios de forma estable.
Núcleo de plomo: La pureza del núcleo de plomo será de al menos 99,9%. Cuando el LNB está sujeto a una deformación por cizallamiento, absorbe energía sísmica a través de la deformación plástica. Cuando termine el terremoto, el núcleo de plomo restaurará el edificio a su posición original automáticamente mediante la acción de la fuerza de corte de caucho en el proceso de recuperación dinámica y recristalización.

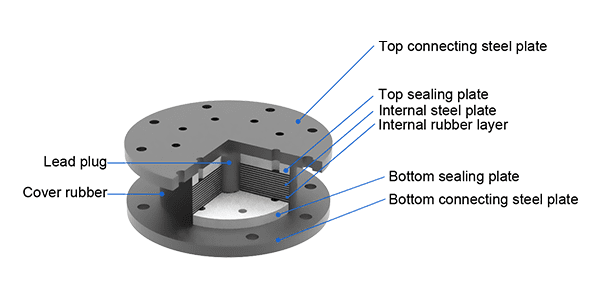

Estructura de rodamiento de caucho de plomo redondo

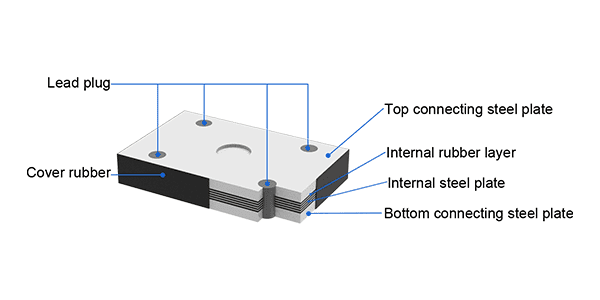

Estructura de rodamiento de caucho de plomo rectangular

Especificación

Tabla 1: Especificación de rodamiento de caucho de plomo redondo (G4)
Artículo				LRB (G4)	LRB (G4)	LRB (G4)	LRB (G4)	LRB (G4)	LRB (G4)	LRB (G4)	LRB (G4)	LRB (G4)
Artículo				600-100	650-130	700-140	750-160	800-170	900-180	1000-200	1100-220	1200-240
Propiedad material	Módulo de cizallamiento (N/mm²)			0,39
Forma, dimensión y precisión dimensional de todas las piezas	Diámetro de goma (mm)			600	650	700	750	800	900	1000	1100	1200
	Diámetro del núcleo de plomo (mm)			100	130	140	160	170	180	200	220	240
	Espesor de caucho total (mm)			200	201,6	198	201,6	200	197,2	203	203	203
	1^St.Factor de forma			37,5	38,7	38,9	39,1	40	38,8	35,7	39,3	42,9
	2^YFactor de forma			3,0	3,2	3,5	3,7	4,0	4,6	4,9	5,4	5,9
	Diámetro de la placa de conexión (mm)			1000	1050	1100	1150	1200	1300	1400	1500	1500
	Espesor de la placa de conexión (mm)			27	27	31	31	36	36	41	41	50
	Altura total (mm)			419,9	415,3	411,7	437,5	453,7	425,1	419,4	419,4	523,4
Propiedad vertical	Rigidez vertical	K_V	(10³KN/m)	1766	2102	2491	2817	3284	4128	4660	6042	7605
Propiedad vertical	Presión de nivel de datum (N/mm²)			6	6	8	8	10	12	15	15	15
Propiedad horizontal	Rigidez inicial K1	K_U	(10³KN/m)	7,21	8,44	9,97	11,27	12,92	16,54	19,84	24,.1	28,57
	Rigidez secundaria K2	K_D	(10³KN/m)	0.554	0.649	0.767	0.867	0.994	1.273	1.526	1.847	2.198
	Rigidez equivalente	K_Eq	(10³KN/m)	0,87	1,17	1,39	1,66	1,90	2,30	2,76	3,34	3,97
	Desplazamiento horizontal nominal diseñado (%)			100
Notas: Otras especificaciones están disponibles a petición.

Tabla 2: Especificación de rodamiento de caucho de plomo redondo (G6)
Artículo				LRB (G6)	LRB (G6)	LRB (G6)	LRB (G6)	LRB (G6)	LRB (G6)	LRB (G6)	LRB (G6)	LRB (G6)
Artículo				600-100	650-130	700-140	750-160	800-170	900-180	1000-200	1100-220	1200-240
Propiedad material	Módulo de cizallamiento (N/mm²)			0,55
Forma, dimensión y precisión dimensional de todas las piezas	Diámetro de goma (mm)			600	650	700	750	800	900	1000	1100	1200
	Diámetro del núcleo de plomo (mm)			100	130	140	160	170	180	200	220	240
	Espesor de caucho total (mm)			200	201,6	198	201,6	200	197,2	203	203	203
	1^St.Factor de forma			37,5	38,7	38,9	39,1	40	38,8	35,7	39,3	42,9
	2^YFactor de forma			3,0	3,2	3,5	3,7	4	4,6	4,9	5,4	5,9
	Diámetro de la placa de conexión (mm)			1000	1050	1100	1150	1200	1300	1400	1500	1500
	Espesor de la placa de conexión (mm)			27	27	31	31	36	36	41	41	50
	Altura total (mm)			419,9	415,3	411,7	437,5	453,7	425,1	419,4	419,4	523,4
Propiedad vertical	Rigidez vertical	K_V	(10³KN/m)	2259	2648	3077	3472	3940	5029	5994	7252	8631
Propiedad vertical	Presión de nivel de datum (N/mm²)			6	6	8	8	10	12	15	15	15
Propiedad horizontal	Rigidez inicial K1	K_U	(10³KN/m)	9,83	11,30	13,34	14,96	17,16	22,14	26,56	32,13	38,24
	Rigidez secundaria K2	K_D	(10³KN/m)	0.756	0.869	1.026	1.150	1.320	1.703	2.043	2.472	2.942
	Rigidez equivalente	K_Eq	(10³KN/m)	1,03	1,33	1,58	1,86	2,12	2,62	3,14	3,80	4,52
	Desplazamiento horizontal nominal diseñado (%)			100
Notas: Otras especificaciones están disponibles a petición.
